pfSense:Triển khai "Phòng thủ chiều sâu" với WireGuard VPN, ntopng DPI và Snort IPS

Ở bài trước chúng ta đã thiết lập ban đầu vpn tunnel để pfSense có thể giao tiếp được với Server Web qua network nội bộ . Bài viết này chúng ta sẽ đi vào thực chiến các chức năng của pfSense.

Quy trình thực chiến xây dựng một Trung tâm Điều hành An ninh (Mini SOC) mạnh mẽ, tiết kiệm tài nguyên dựa trên nền tảng mã nguồn mở pfSense. Xuyên suốt 3 kịch bản thực tế, chúng ta sẽ lần lượt giải quyết các bài toán cốt lõi:

1. Lớp Ẩn danh (Stealth): Ứng dụng VPN để mã hóa đường truyền và cơ chế Source NAT nhằm cô lập hoàn toàn máy chủ Web nội bộ khỏi Internet.

2. Lớp Giám sát (Visibility): Triển khai ntopng kết hợp engine Phân tích gói tin sâu (Deep Packet Inspection - DPI) để soi thấu các luồng dữ liệu HTTPS và định vị chính xác tọa độ kẻ tấn công.

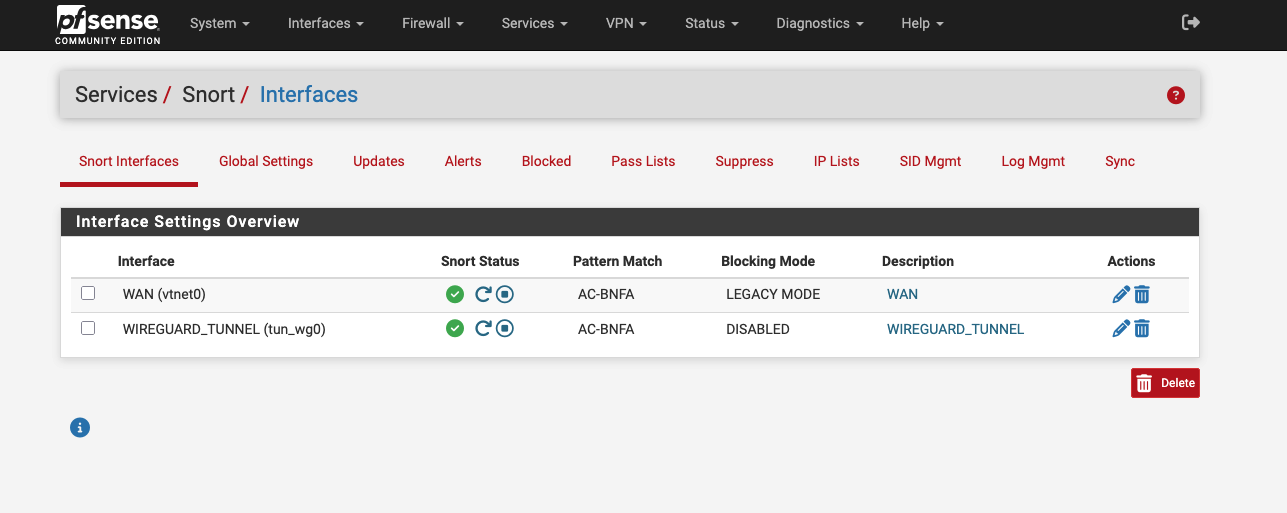

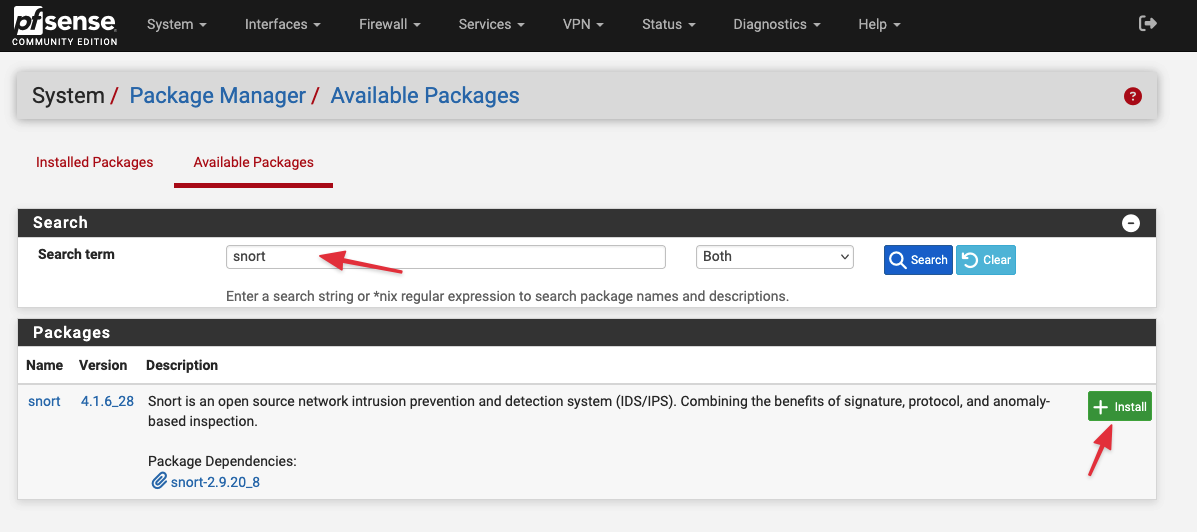

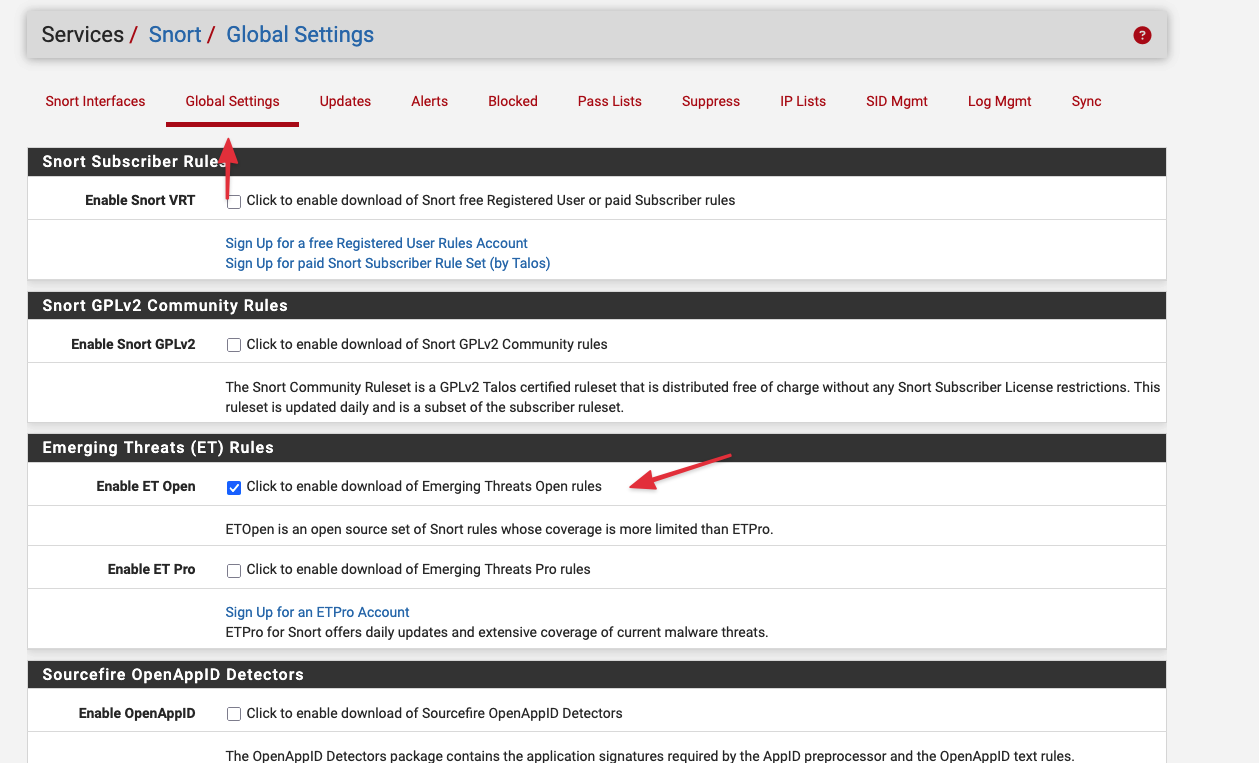

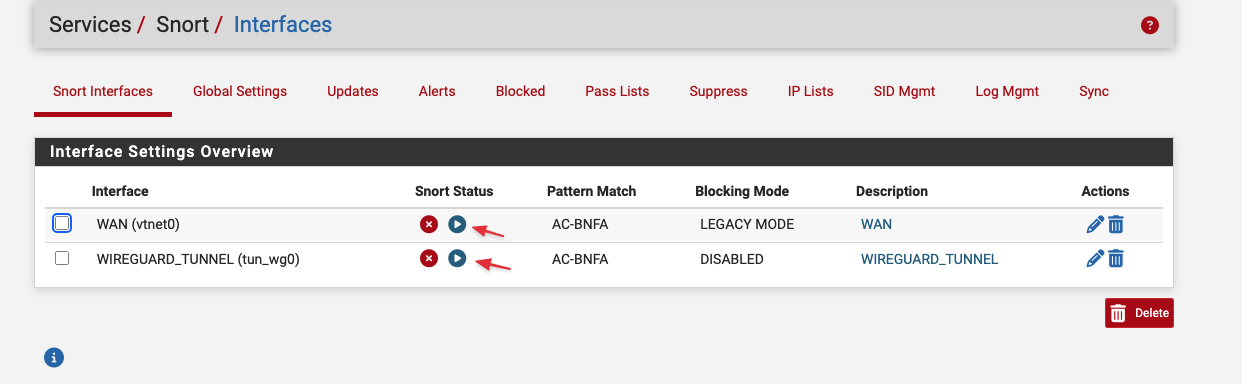

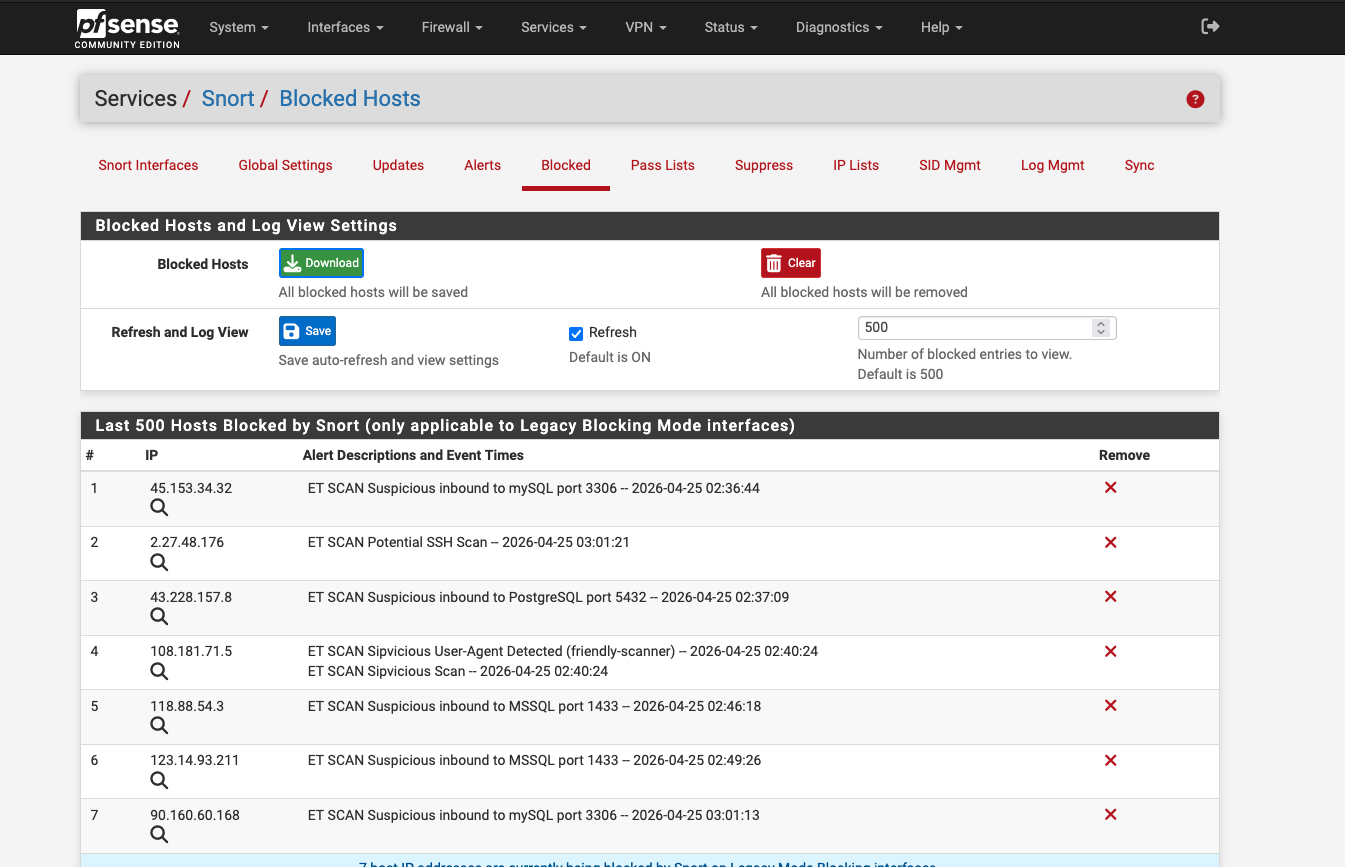

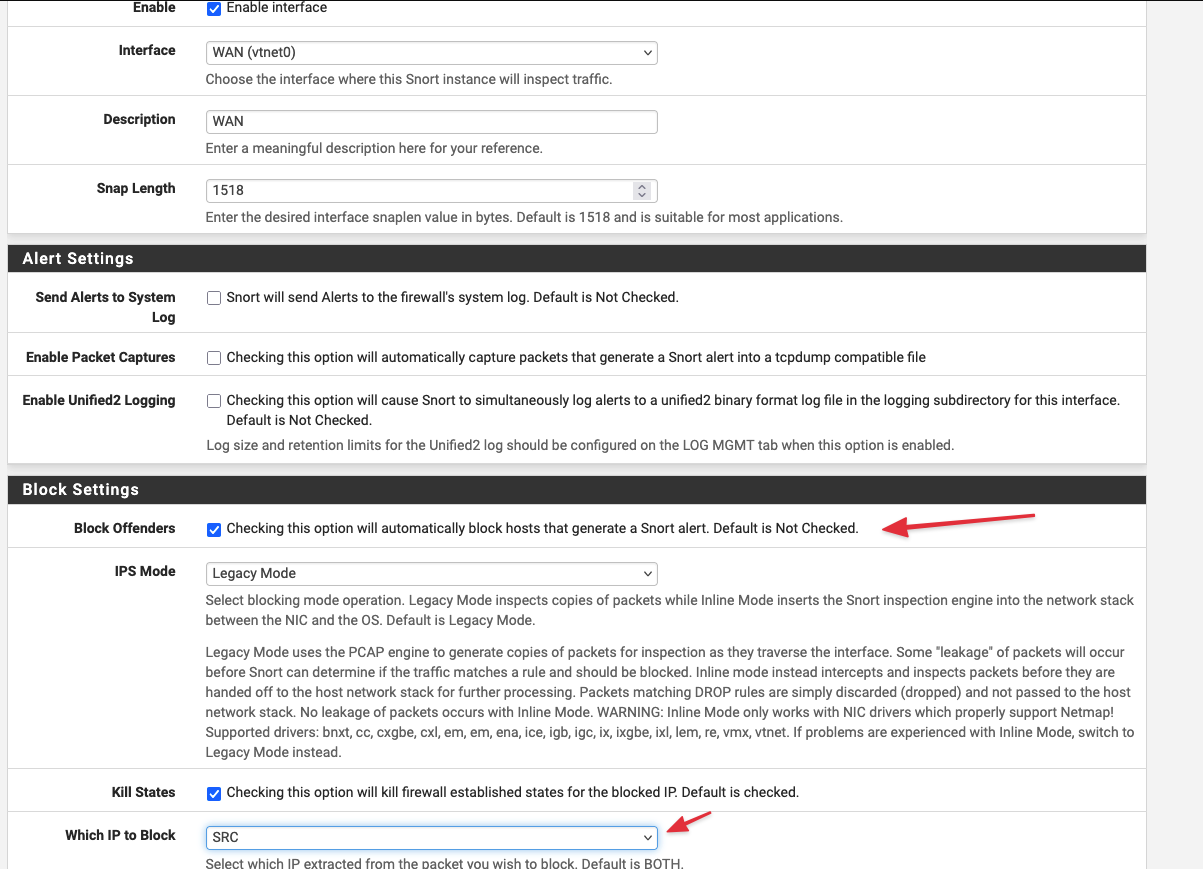

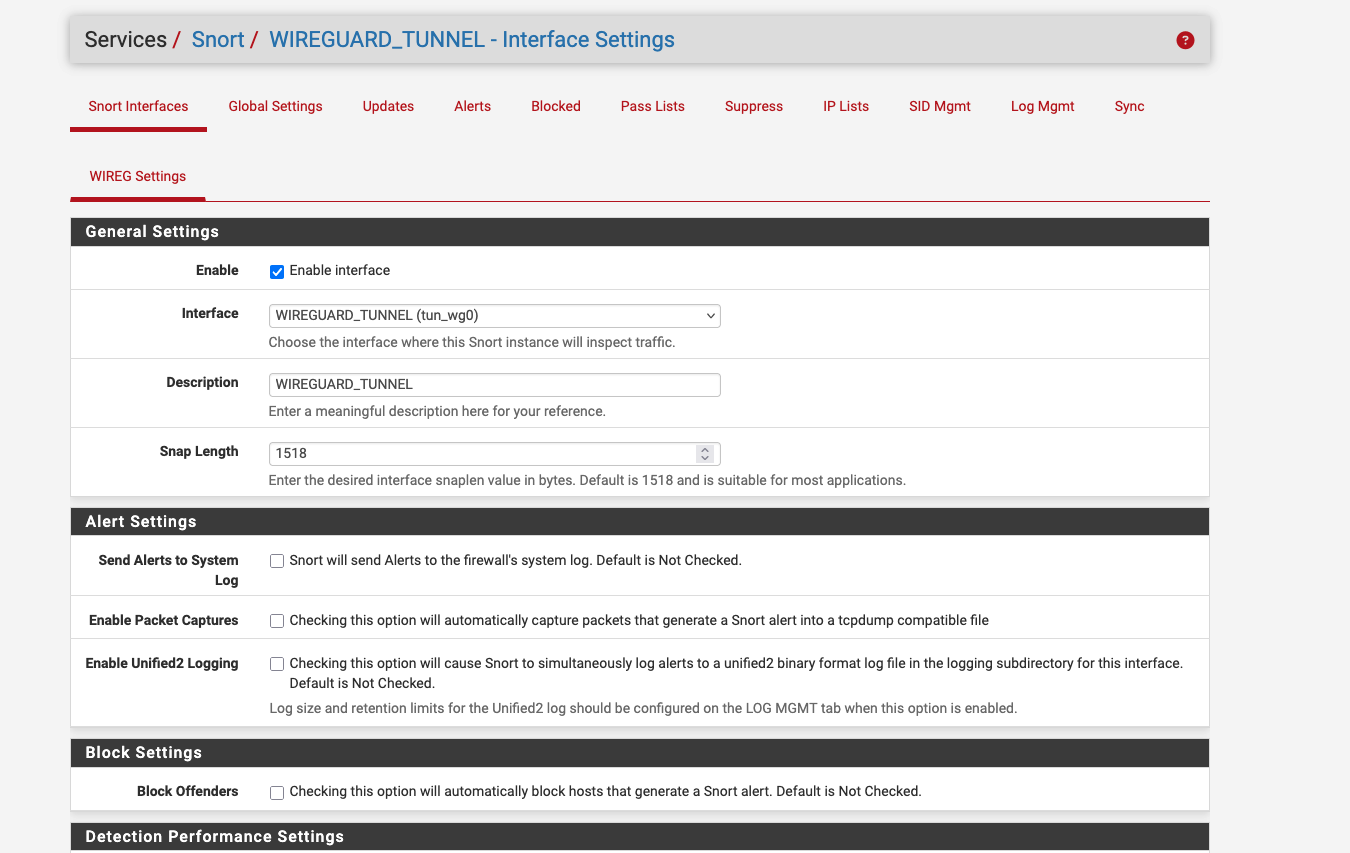

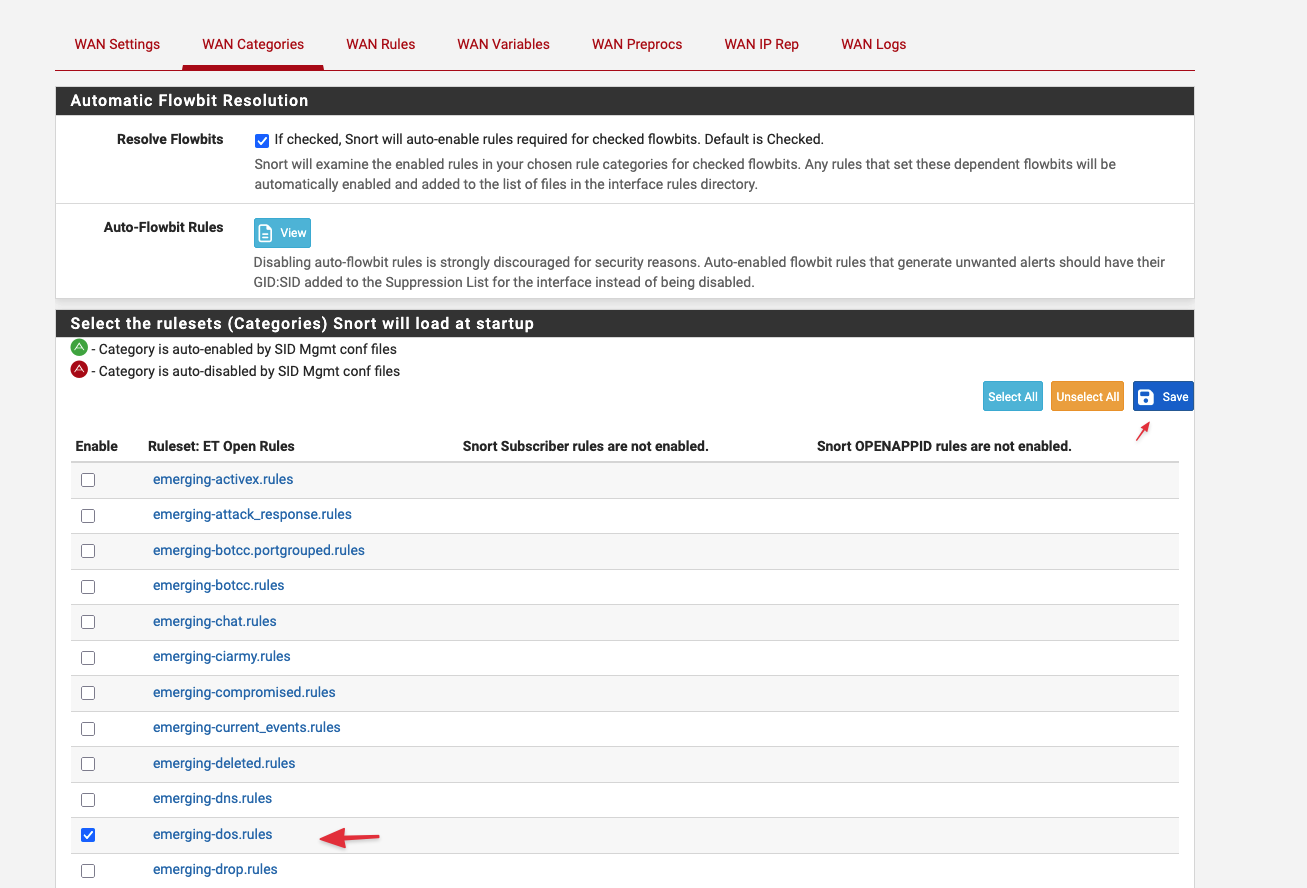

3. Lớp Đánh chặn (Active Defense): Kích hoạt hệ thống Phát hiện và Ngăn chặn Xâm nhập Snort (IDS/IPS), tự động bóc tách mã độc tầng ứng dụng và "trảm" ngay lập tức các IP có hành vi rà quét nguy hiểm.

KỊCH BẢN 1: BẢO VỆ WEB SERVER BẰNG NAT QUA VPN

Mục tiêu: Che giấu hoàn toàn địa chỉ IP Public thật của Web Server. Biến pfSense thành cổng giao tiếp duy nhất ra Internet cho tên miền cyber.quyenlt.com. Toàn bộ lưu lượng truy cập sẽ được pfSense nhận, mã hóa, và đẩy qua đường hầm WireGuard để vào máy Web.

Bước 1: Trỏ DNS (Domain Name System)

Để luồng truy cập đi đúng hướng, ta cần trỏ tên miền về "Lễ tân" pfSense thay vì trỏ trực tiếp về máy chủ Web.

1. Đăng nhập vào trang quản trị tên miền.

2. Tạo bản ghi A Record:

   • Host/Name: cyber

   • Value/IP: 103.110.85.143 (IP WAN của pfSense).

Bước 2: Cấu hình Tường lửa máy chủ Web (Ubuntu UFW)

Khóa cửa máy chủ Web khỏi Internet, chỉ cho phép quản trị viên (SSH) và pfSense (qua VPN) được phép giao tiếp.

1. Mở SSH trên máy Web Server (Ubuntu) và gõ các lệnh:

   sudo ufw allow 22/tcp          # Mở cổng SSH để không bị mất kết nối
   sudo ufw allow from 10.0.0.1   # Cho phép lưu lượng từ đầu hầm pfSense
   sudo ufw enable                # Bật tường lửa

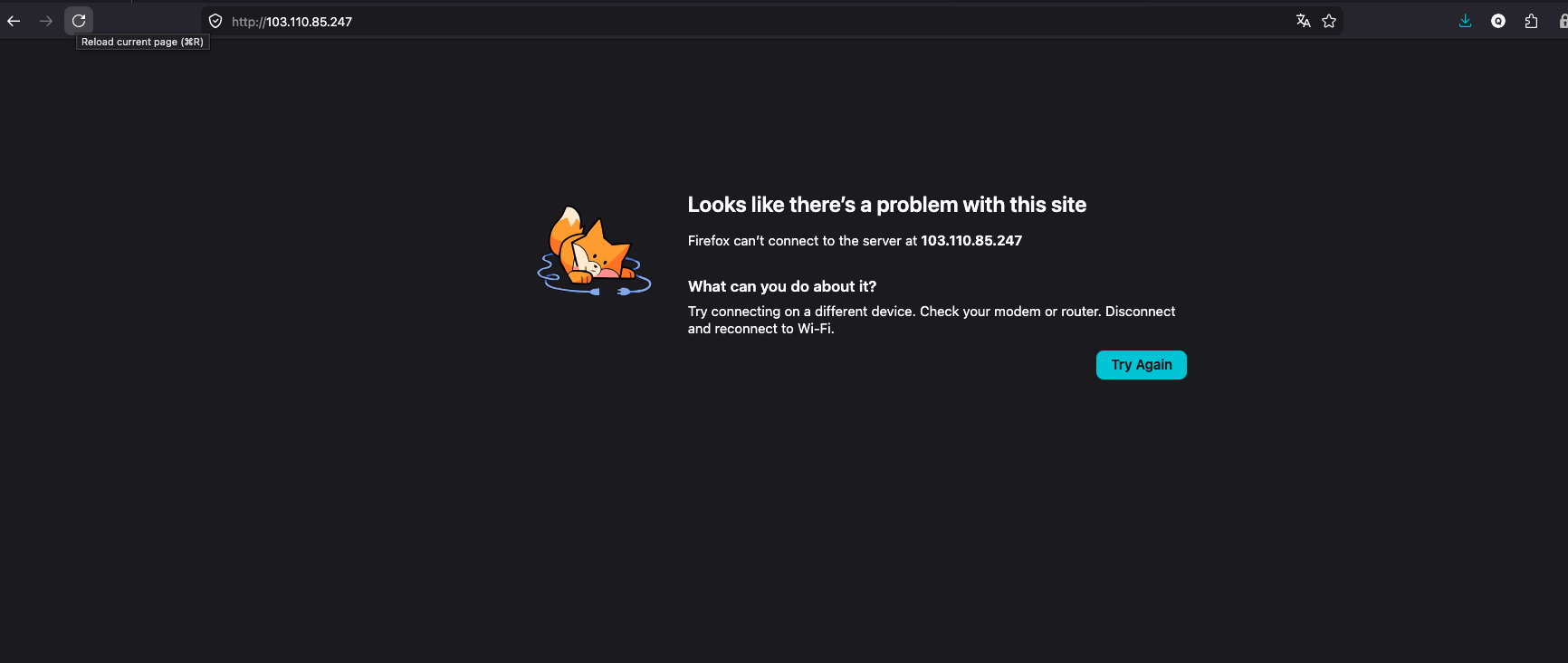

2. Kết quả: Truy cập trực tiếp IP Public của Ubuntu qua trình duyệt sẽ bị chặn hoàn toàn.

Bước 3: Cấu hình Port Forwarding (NAT Inbound) trên pfSense

Chỉ định pfSense chuyển tiếp các gói tin lọt vào cổng 80 (HTTP) và 443 (HTTPS) xuyên qua hầm VPN.

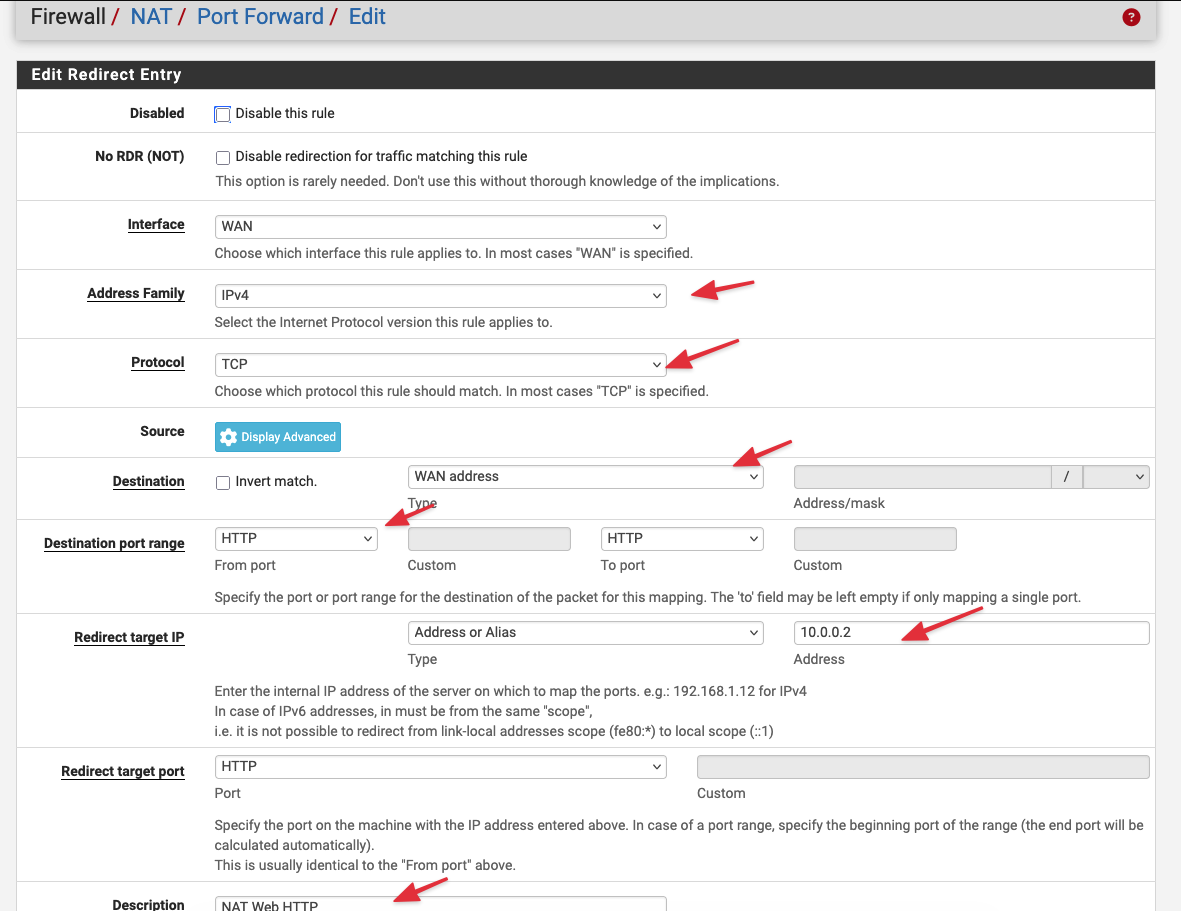

1. Truy cập pfSense: Firewall > NAT > Port Forward.

2. Thêm Rule cho HTTP:

   • Interface: WAN | Protocol: TCP

   • Destination Port: HTTP (80)

   • Redirect target IP: 10.0.0.2 (IP VPN của Web Server)

   • Redirect target port: HTTP (80)

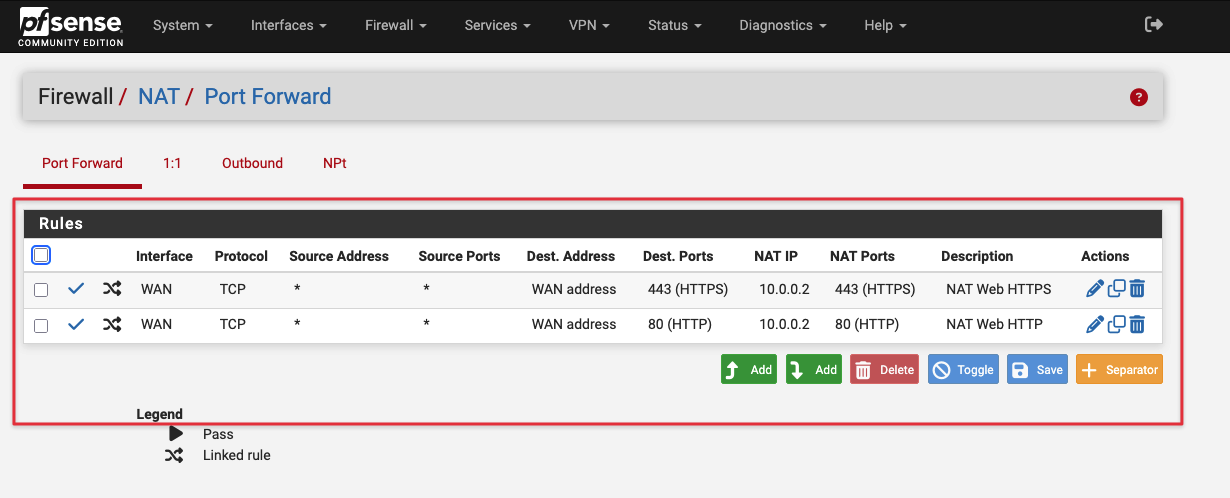

1. Thêm Rule tương tự cho HTTPS: Đổi cổng thành HTTPS (443).

2. Bấm Save và Apply Changes.

Bước 4: Xử lý lỗi Định tuyến Bất đối xứng (Asymmetric Routing)

• Nguyên nhân lỗi: Gói tin từ pfSense gửi vào có IP nguồn là IP Public của người dùng. Máy Web nhận được, nhưng khi trả lời, nó dùng cổng mạng mặc định của nó bắn thẳng ra Internet thay vì gửi ngược lại hầm VPN. Kết quả: Kết nối bị rớt (Timeout).

• Cách khắc phục: Cấu hình Outbound NAT để pfSense "đóng giả" IP nguồn.

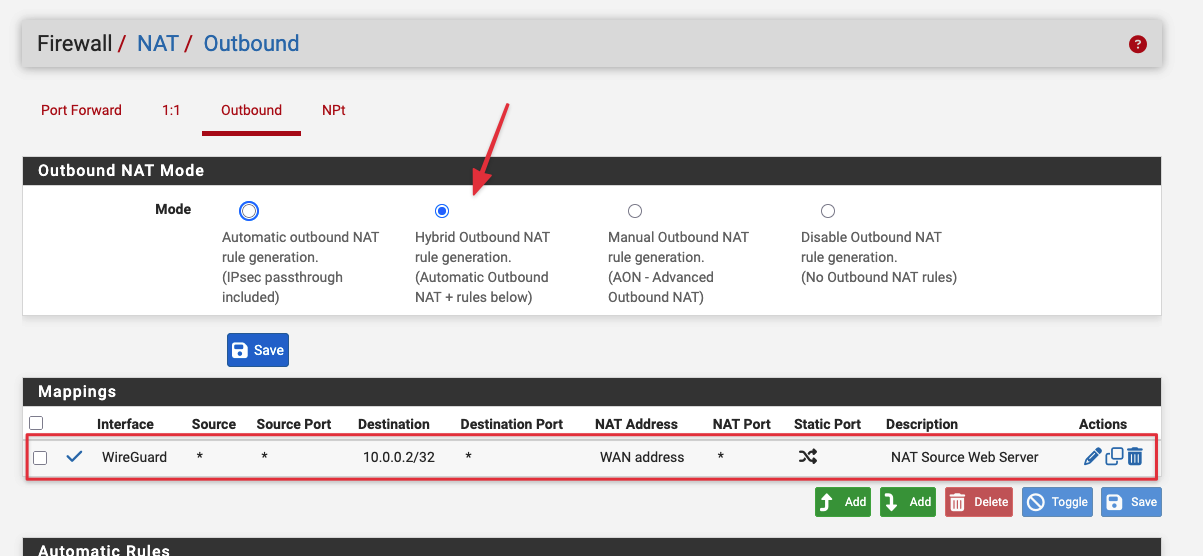

1. Truy cập pfSense: Firewall > NAT > Outbound.

2. Chọn Hybrid Outbound NAT rule generation -> Save.

3. Thêm một Rule mới ở đầu bảng (Bấm nút Mũi tên hướng lên):

   • Interface: WireGuard

   • Protocol: Any | Source: Any

   • Destination: Network -> 10.0.0.2/32

   • Translation Address: Interface Address

4. Bấm Save và Apply Changes.

• Giải thích: Nhờ Rule này, pfSense sẽ thay IP của người dùng bằng IP 10.0.0.1 trước khi đẩy vào hầm. Máy Web tưởng pfSense là người gọi nên gửi trả kết quả ngoan ngoãn qua hầm VPN.

Bước 5: Nghiệm thu kết quả

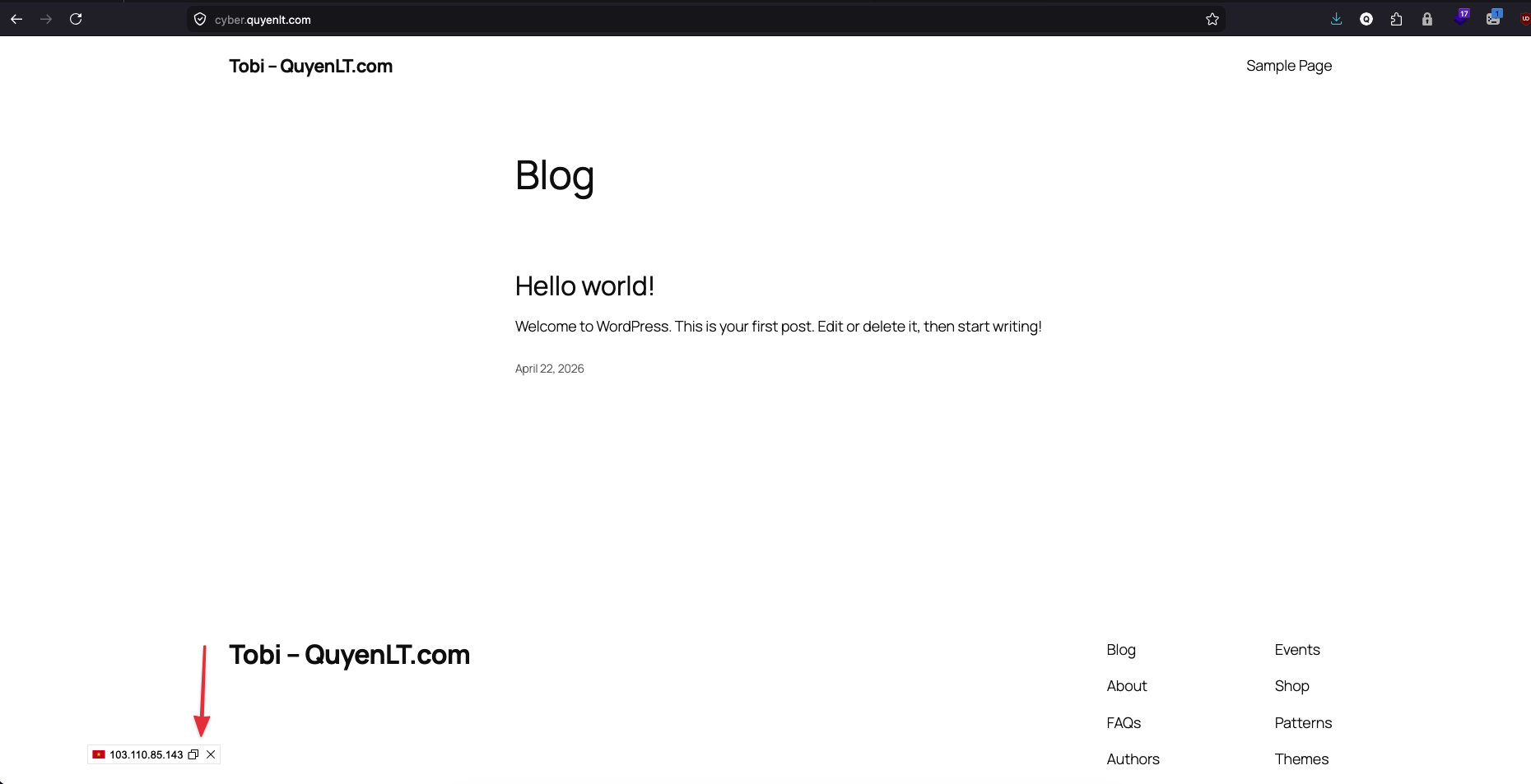

Lúc này truy cập cyber.quyenlt.com website sẽ hoạt động với dữ liệu trên Server Web mặc dù chúng ta đã trỏ DNS qua IP của pfSense . Máy chủ WordPress đã được giấu hoàn toàn (Tàng hình) và chỉ có thể truy cập qua sự kiểm duyệt của pfSense.

KỊCH BẢN 2: THIẾT LẬP TRUNG TÂM GIÁM SÁT AN NINH (SOC) VÀ PHÂN TÍCH LƯU LƯỢNG

1. Mục tiêu Kịch bản

Kịch bản này nhằm mục đích chứng minh năng lực kiểm soát toàn diện (Visibility) của hệ thống tường lửa pfSense. Thay vì chỉ đóng vai trò định tuyến thụ động, hệ thống được nâng cấp thành một Trung tâm Giám sát An ninh (SOC) thu nhỏ. Người quản trị có khả năng quan sát luồng dữ liệu theo thời gian thực, bóc tách các lớp mạng để phân tích nội dung gói tin (DPI), định danh ứng dụng và truy vết vị trí địa lý của các IP truy cập vào hệ thống Web Server nội bộ.

2. Quy trình Cấu hình và Tích hợp Công cụ

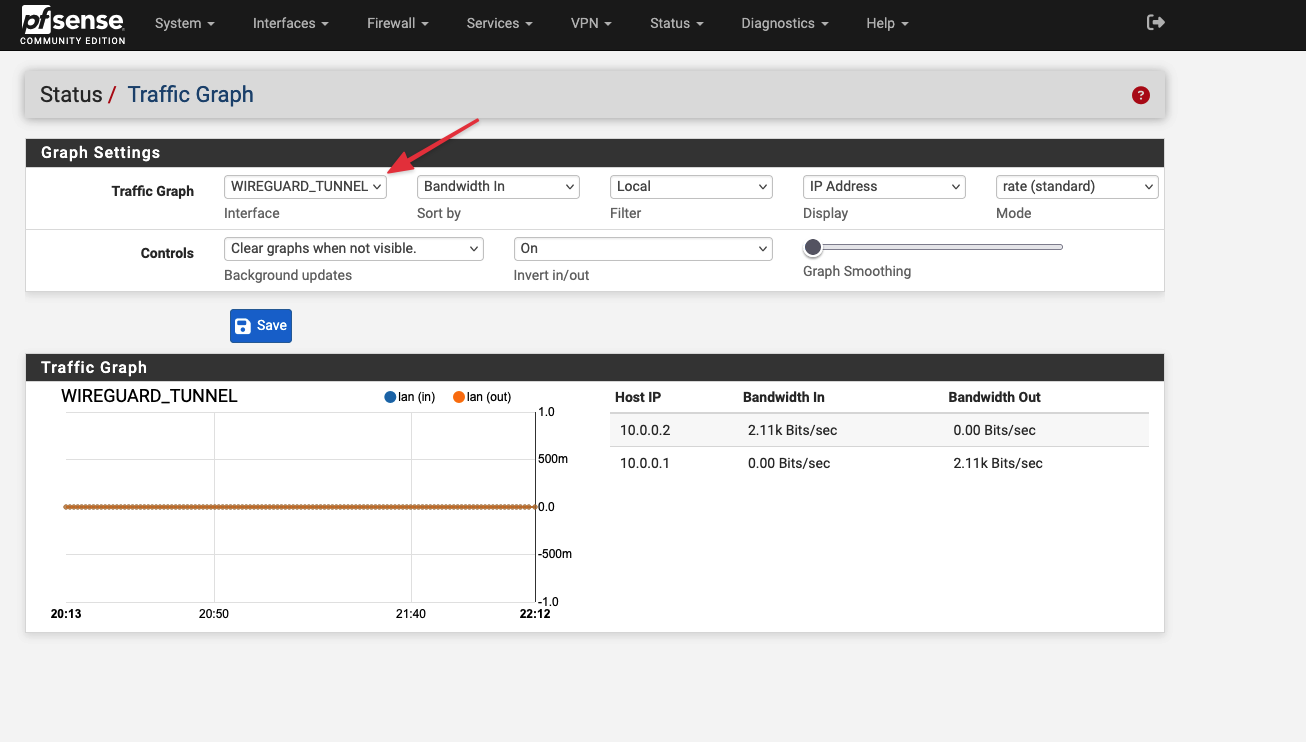

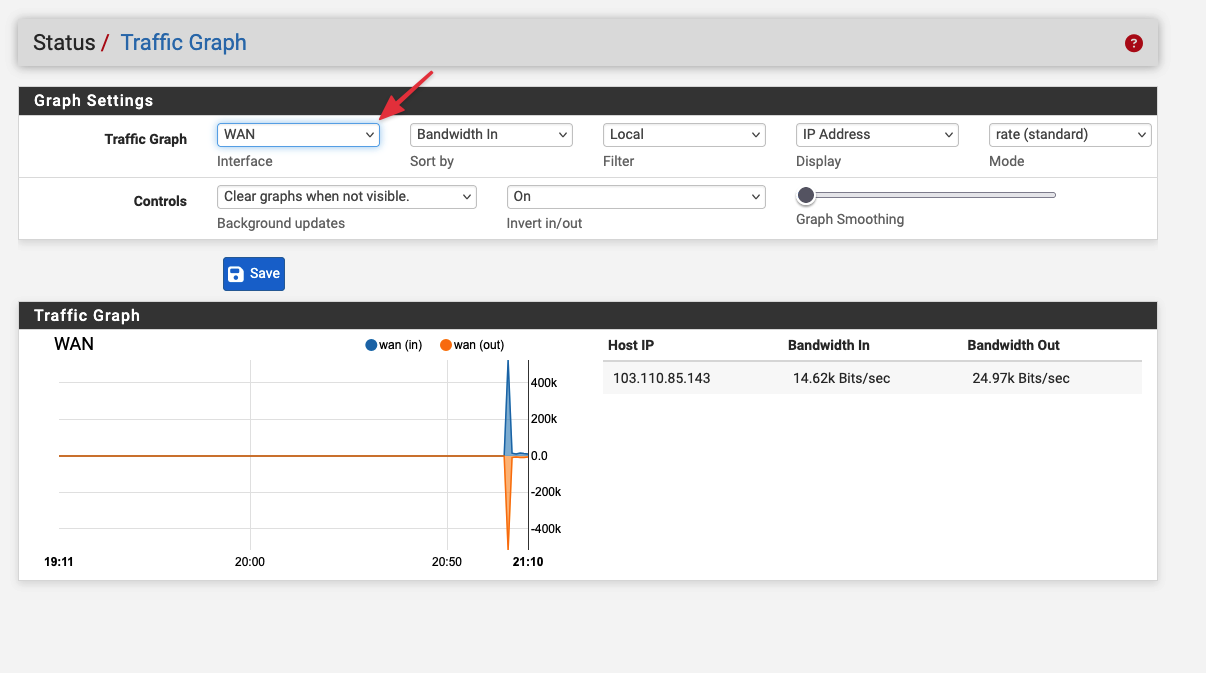

Bước 1: Thiết lập Giám sát Đa điểm (Multi-point Traffic Graph) Để so sánh sự khác biệt giữa lưu lượng Internet công cộng và lưu lượng trong đường hầm VPN:

• Kích hoạt và cấu hình công cụ Traffic Graph trên Dashboard của pfSense.

• Thiết lập song song hai biểu đồ giám sát:

  1. Giao diện WAN: Đo lường toàn bộ gói tin hỗn hợp từ Internet đổ vào IP Public của hệ thống.

  2. Giao diện WireGuard_Tunnel: Đo lường luồng dữ liệu sạch đã được giải mã và đang chuẩn bị đi vào Web Server 10.0.0.2.

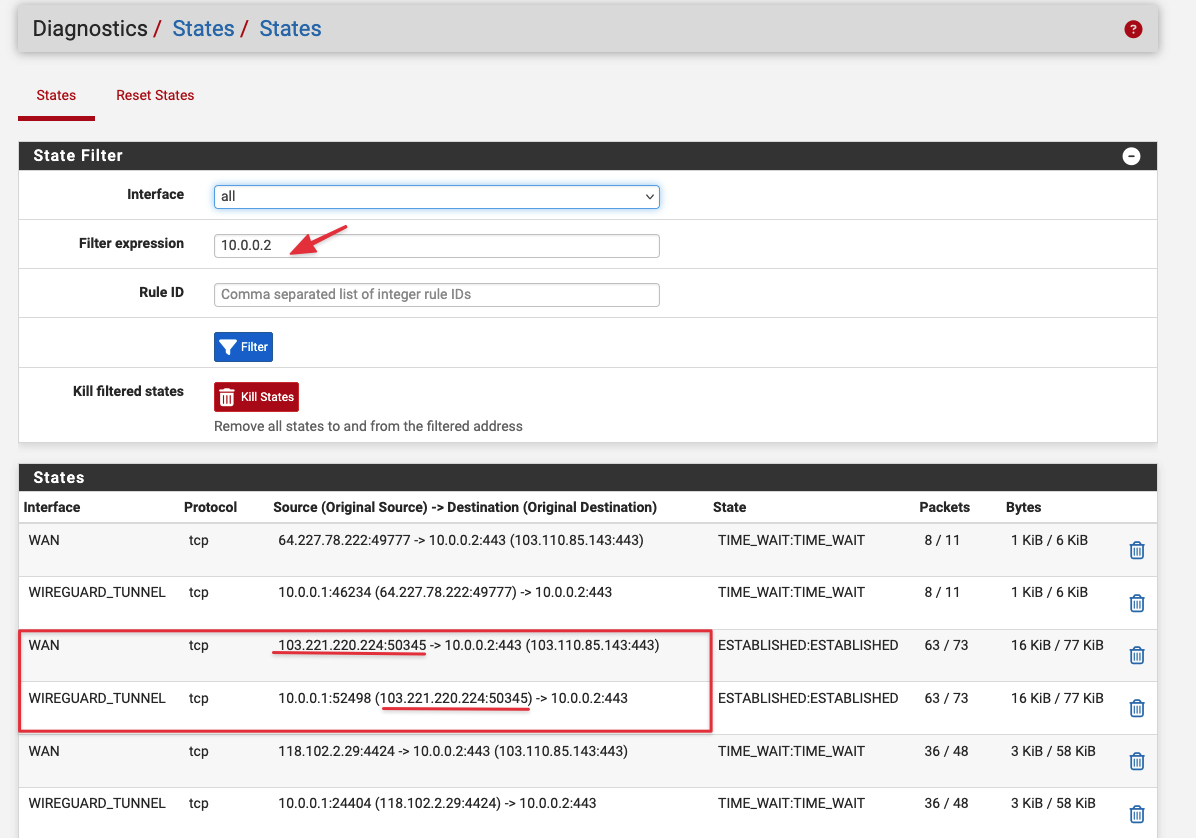

Bước 2: Phân tích Bảng trạng thái (State Table) Sử dụng công cụ pfTop (Diagnostics > States) để giám sát các phiên kết nối TCP/UDP đang hoạt động (Active Sessions). Cấu hình bộ lọc (Filter) chỉ định đích đến là IP 10.0.0.2 nhằm loại bỏ nhiễu và theo dõi chính xác các truy cập vào máy chủ Web.

Hai dòng trong khung đỏ thực chất là cùng một phiên kết nối duy nhất của một người dùng từ Internet truy cập vào Web Server của bạn. Lý do nó hiển thị thành 2 dòng là vì gói tin này đã đi qua 2 trạm kiểm soát (Interface): Trạm ngoài (WAN) và Trạm trong (WIREGUARD_TUNNEL).

1. Dòng thứ nhất: Trạm kiểm soát WAN (Cửa ngoài)

WAN | tcp | 103.221.220.224:50345 -> 10.0.0.2:443 (103.110.85.143:443)

Đây là góc nhìn của pfSense khi gói tin vừa chạm vào cửa ngõ Internet:

• Nguồn (Source): 103.221.220.224:50345 -> Đây là IP Public của người dùng (ví dụ: IP 4G của điện thoại bạn) kèm theo port ngẫu nhiên.

• Đích đến nguyên bản (Original Destination): (103.110.85.143:443) -> Người dùng từ bên ngoài chỉ biết mỗi IP Public của pfSense. Nên họ gõ cửa địa chỉ này.

• Đích đến thực tế: 10.0.0.2:443 -> Nhờ luật Port Forwarding (Destination NAT) bạn đã cài, pfSense lập tức bóc cái nhãn đích đến cũ ra, dán cái nhãn IP nội bộ 10.0.0.2 vào để chuẩn bị đẩy vào hầm.

2. Dòng thứ hai: Trạm kiểm soát WIREGUARD_TUNNEL (Cửa trong)

WIREGUARD_TUNNEL | tcp | 10.0.0.1:52498 (103.221.220.224:50345) -> 10.0.0.2:443

Đây là lúc gói tin đã chui vào đường hầm VPN, chuẩn bị giao cho Web Server:

• Đích đến: Vẫn là Web Server 10.0.0.2:443.

• Nguồn (Source) ĐÃ BỊ THAY ĐỔI: Bạn thấy chứ? Thay vì giữ nguyên IP 4G của người dùng, pfSense đã thực hiện Source NAT (Outbound NAT). Nó đổi IP nguồn thành IP của chính nó trong hầm (10.0.0.1:52498).

• (Original Source): Phần trong ngoặc (103...50345) chỉ là pfSense tự ghi chú lại để nhớ xem lát nữa web trả lời thì gửi trả cho ai.

Hệ quả của dòng này: Khi Web Server (10.0.0.2) nhận được yêu cầu, nó sẽ đinh ninh rằng: "À, anh Tường lửa (10.0.0.1) đang hỏi xin dữ liệu web". Nó hoàn toàn mù tịt, không hề biết sự tồn tại của IP 4G ngoài kia.

3. Cột State: ESTABLISHED:ESTABLISHED

• Trạng thái này có nghĩa là quá trình "Bắt tay 3 bước" (TCP 3-way Handshake) giữa thiết bị người dùng và Web Server đã hoàn tất thành công.

• Đường truyền đang thông suốt và dữ liệu đang được gửi/nhận ổn định (Bạn có thể thấy cột Bytes đang báo 16 KiB / 77 KiB).

• (Bạn có thể so sánh với các dòng không khoanh đỏ, trạng thái TIME_WAIT:TIME_WAIT nghĩa là kết nối đó đã xong việc và đang trong quá trình đóng lại).

Kết luận :

Bức ảnh chụp Bảng trạng thái (State Table) này là minh chứng rõ ràng nhất cho cơ chế 'Phòng thủ chiều sâu' của hệ thống. Khi quan sát 2 dòng log của cùng một kết nối, ta thấy pfSense đã thực hiện dịch địa chỉ mạng (NAT) hai lần. Lần một (tại WAN) để điều hướng luồng dữ liệu vào đúng Web Server. Lần hai (tại đường hầm) để đánh tráo IP nguồn của kẻ tấn công thành IP của Firewall (Source NAT). Kỹ thuật này đảm bảo Web Server nội bộ bị cô lập hoàn toàn, nó không bao giờ giao tiếp trực tiếp với bất kỳ IP ngoại mạng nào, từ đó triệt tiêu rủi ro bị hacker truy vết ngược hạ tầng mạng bên trong."

Bước 3: Tích hợp Hệ thống Phân tích Sâu ntopng (Deep Packet Inspection) Do bộ công cụ mặc định của pfSense chỉ phân tích được đến Layer 4 (Transport), hệ thống được cài đặt thêm Package ntopng.

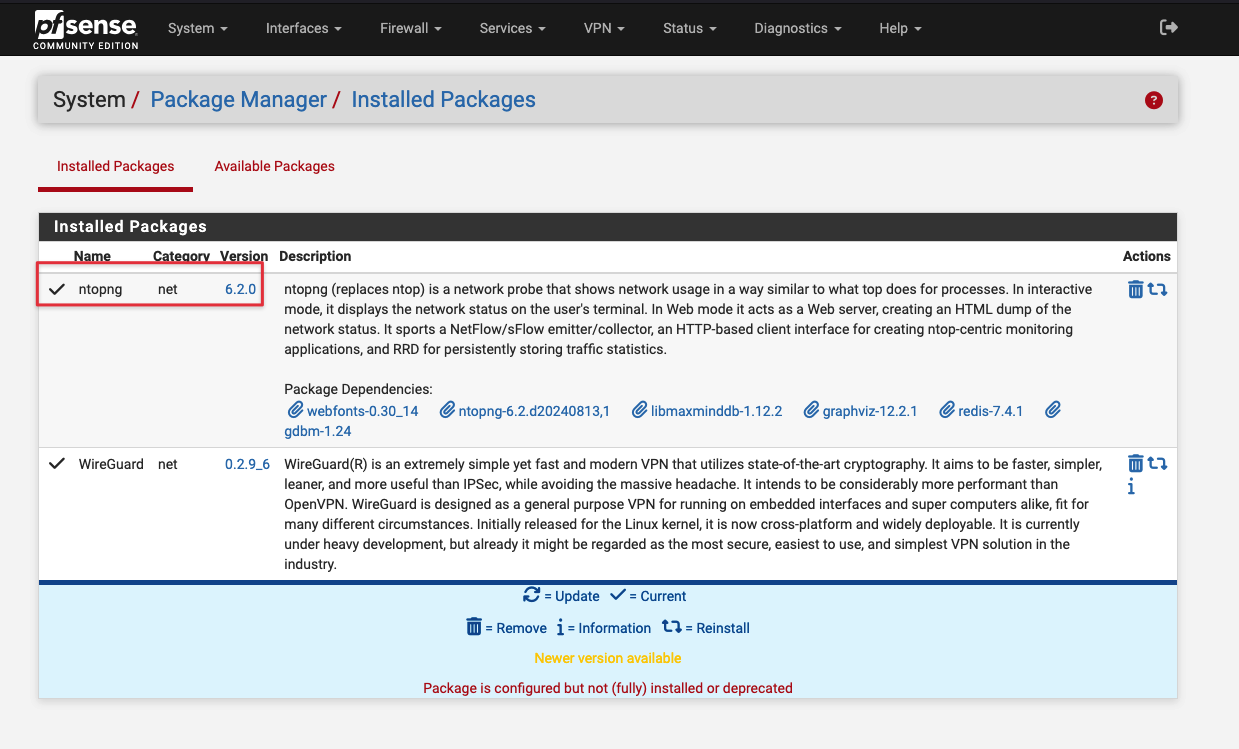

• Cài đặt: Tải và cài đặt ntopng và Redis database từ kho ứng dụng (Package Manager).

• Binding: Ràng buộc (Bind) ntopng vào lắng nghe trên cả hai giao diện WAN và WireGuard_Tunnel.

  Bước này cực kỳ quan trọng để ntopng biết nó cần "nghe" lén ở đường dây nào.

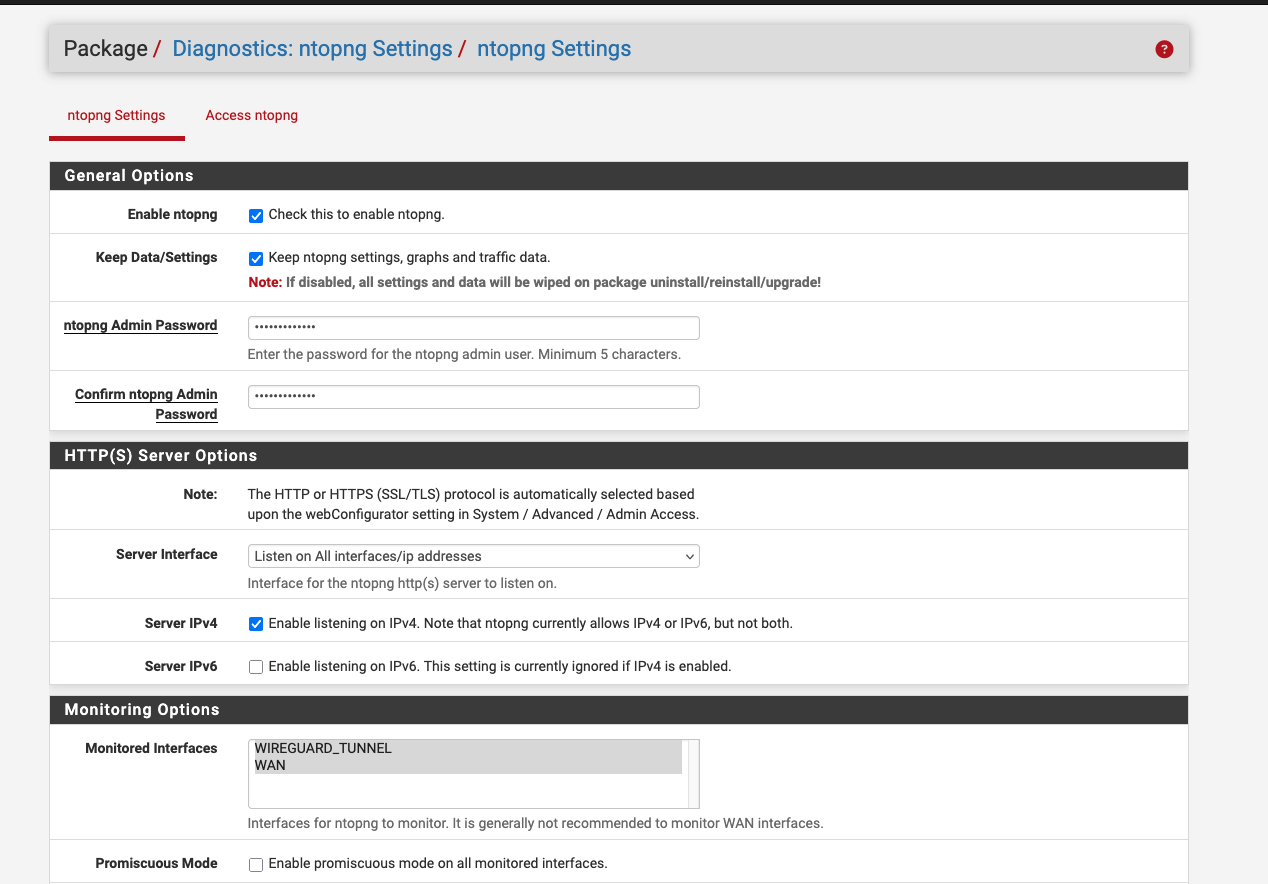

  • Truy cập menu: Vào Diagnostics > ntopng Settings.

  • Tìm mục Interface Selection: Tại đây bạn sẽ thấy danh sách các cổng mạng (WAN, LAN, WireGuard_Tunnel...).

  • Thao tác chọn: * Nhấn giữ phím Ctrl (trên Windows) hoặc Command (trên Mac).

    • Click chuột vào cổng WAN.

    • Click tiếp vào cổng WireGuard_Tunnel (hoặc LAN nếu bạn đã gán tun_wg0 vào LAN).

    • Giải thích: Việc chọn cả hai giúp bạn so sánh luồng dữ liệu trước khi vào hầm (WAN) và sau khi đã giải mã (WireGuard).

  • Lưu cấu hình: Cuộn xuống cuối trang bấm Save. Đợi khoảng 10-20 giây để dịch vụ ntopng khởi động lại với các cổng mới.





• Kích hoạt tính năng: Bật phân tích DPI, thu thập thông tin Hệ điều hành (OS detection), và tải cơ sở dữ liệu định vị địa lý (GeoIP) để vẽ bản đồ lưu lượng.

Các tính năng này giúp ntopng trở nên thông minh hơn, không chỉ thấy IP mà còn thấy cả "tên tuổi, quê quán" của gói tin.

Đối với DPI (Phân tích gói tin sâu) và OS Detection (Nhận diện HĐH)

Các tính năng này thường được ntopng tự động kích hoạt khi bạn chọn đúng Interface. Tuy nhiên, để tối ưu kết quả:

• Tại trang ntopng Settings, mục DNS Mode: Chọn Local: Resolve DNS locally hoặc Remote: Resolve DNS remotely. Điều này giúp ntopng biến các địa chỉ IP khô khan thành tên miền (như https://www.google.com/search?q=google.com, facebook.com).

• Mục Sticky Hosts: Tích chọn để ntopng lưu trữ thông tin thiết bị lâu hơn, giúp nhận diện hệ điều hành chính xác hơn qua các phiên kết nối.

Đối với GeoIP (Vẽ bản đồ lưu lượng)

Đây là phần hay nhất để demo. ntopng cần một cơ sở dữ liệu để biết IP nào ở quốc gia nào.

• Kiểm tra dữ liệu: Trong giao diện web của ntopng (cổng 3000), bạn nhìn xuống góc dưới cùng bên phải. Nếu thấy biểu tượng địa cầu có màu hoặc không có cảnh báo lỗi "GeoIP database missing" là máy đã có dữ liệu.

• Nếu bị thiếu dữ liệu GeoIP trên pfSense:

  1. Vào Diagnostics > ntopng Settings.

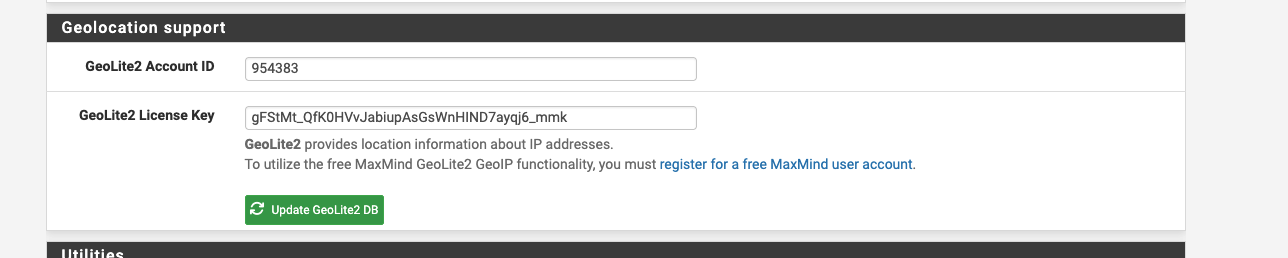

  2. Kéo xuống mục Geolocation support. Bạn cần đăng ký một tài khoản miễn phí trên MaxMind để lấy "License Key".

1. 1. Dán Key vào pfSense và bấm Save. pfSense sẽ tự tải bản đồ về cho ntopng dùng.

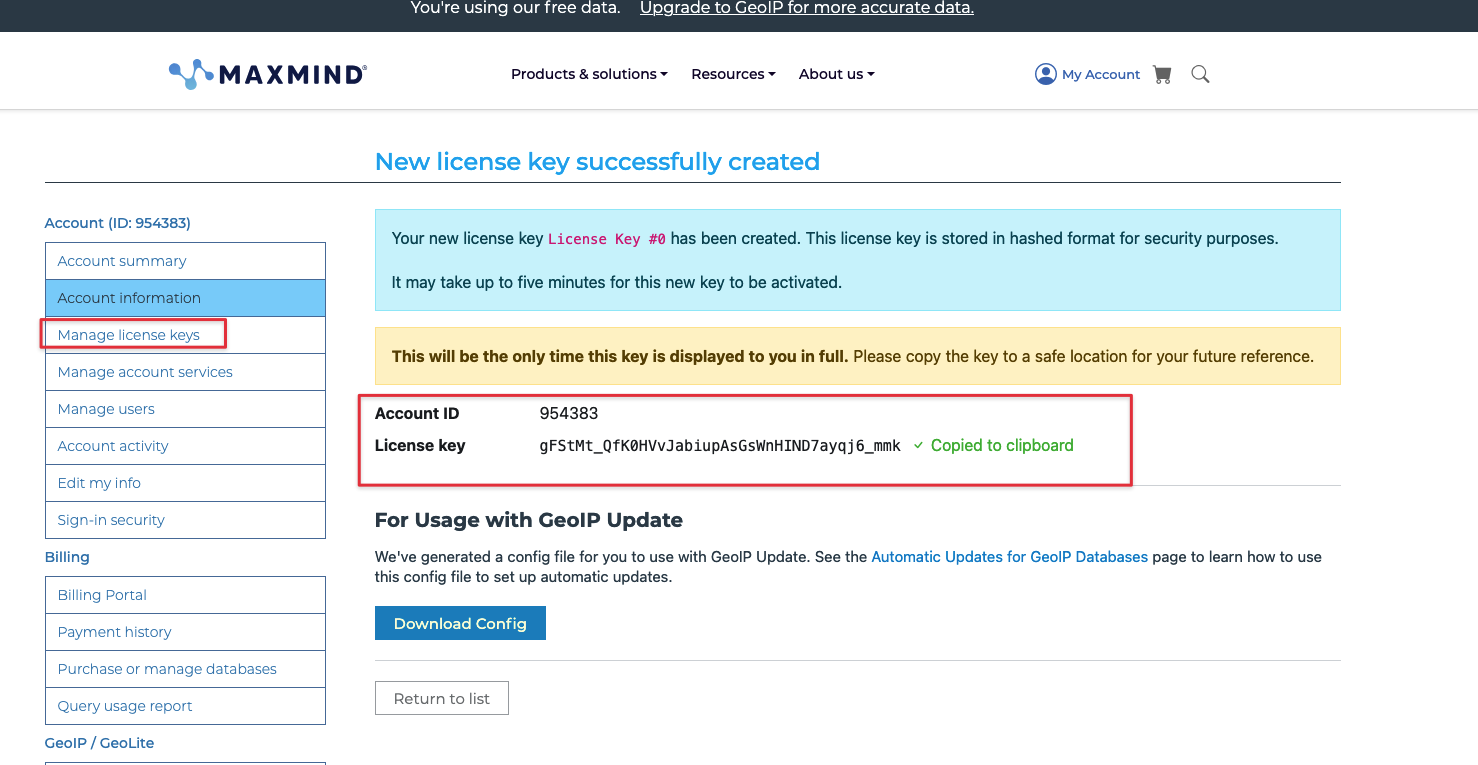

Tạo tài khoản nếu chưa có ở link : https://www.maxmind.com

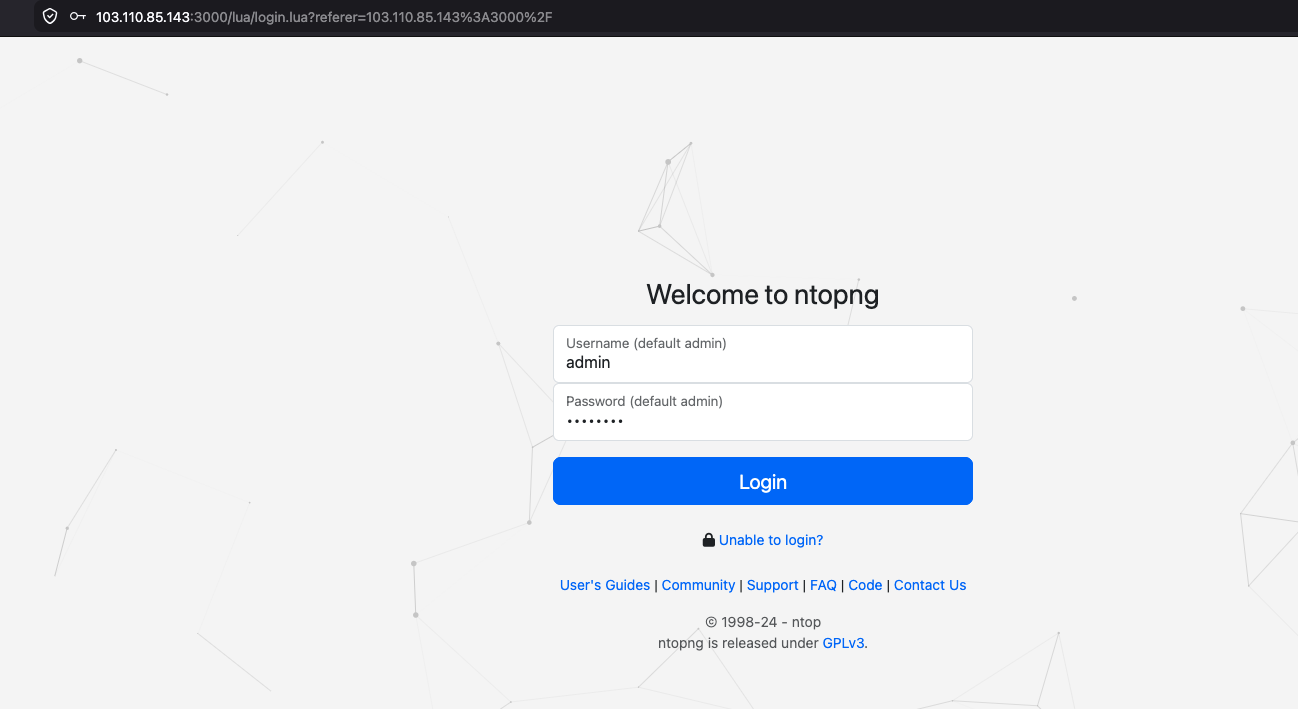

Cách kiểm tra kết quả trong giao diện ntopng (Cổng 3000)

Chức năng của ntopng rất nhiều, đây là các chức năng nổi bật của nó :

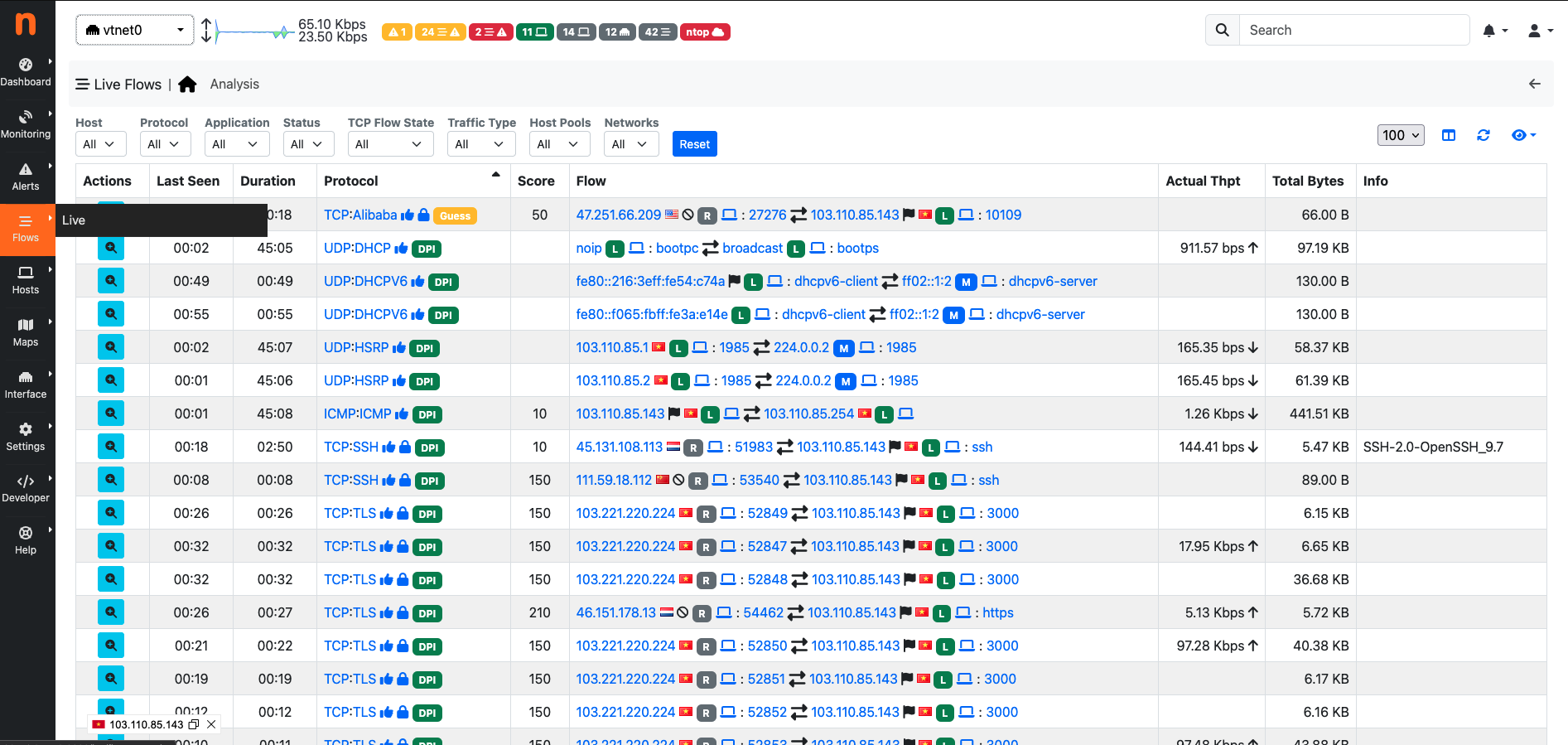

1. Flow > Live

Chức năng cốt lõi của Live Flows là gì?

Live Flows (Luồng trực tiếp) là "trái tim" của hệ thống giám sát ntopng. Chức năng này đóng vai trò như một radar dò quét liên tục, thực hiện nhiệm vụ:

• Bắt giữ và Hiển thị (Capture & Display): Ghi nhận mọi phiên kết nối (Session) TCP/UDP/ICMP đang diễn ra trong mạng ngay tại giây phút hiện tại.

• Phân tích Gói tin sâu (Deep Packet Inspection - DPI): Không giống như các tường lửa truyền thống chỉ kiểm tra IP và Cổng (Layer 3/4), Live Flows sử dụng engine DPI để "mở" gói tin ra xem, từ đó xác định chính xác giao thức ứng dụng ở tầng cao nhất (Layer 7).

• Đánh giá Trạng thái (State Tracking): Theo dõi vòng đời của một kết nối từ lúc bắt tay (Handshake) cho đến khi kết thúc, kèm theo việc chấm điểm rủi ro (Score) theo thời gian thực.

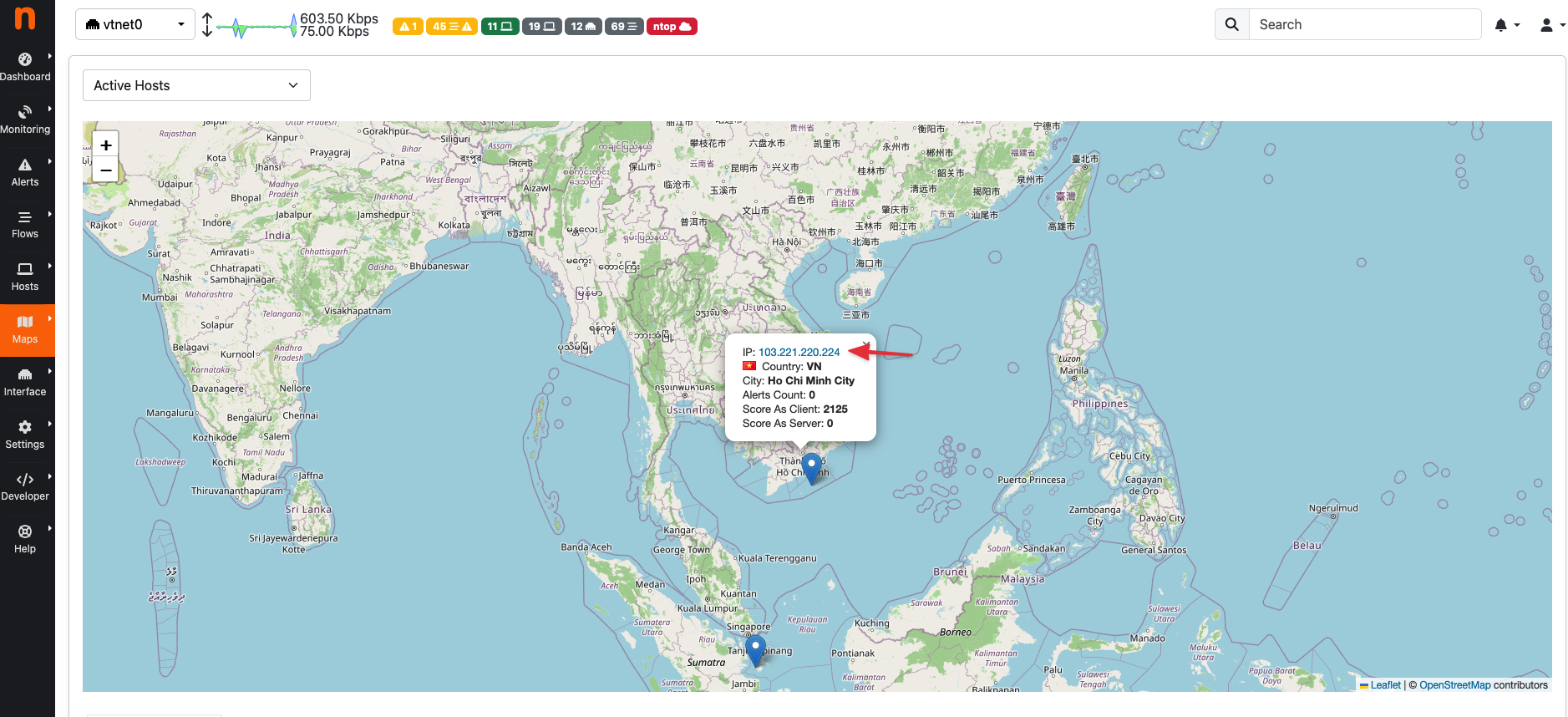

2. Map > GeoMap

Chúng ta có thể xác định vị trí địa chỉ IP khách truy cập vào website cũng như là pfsense của chúng ta.

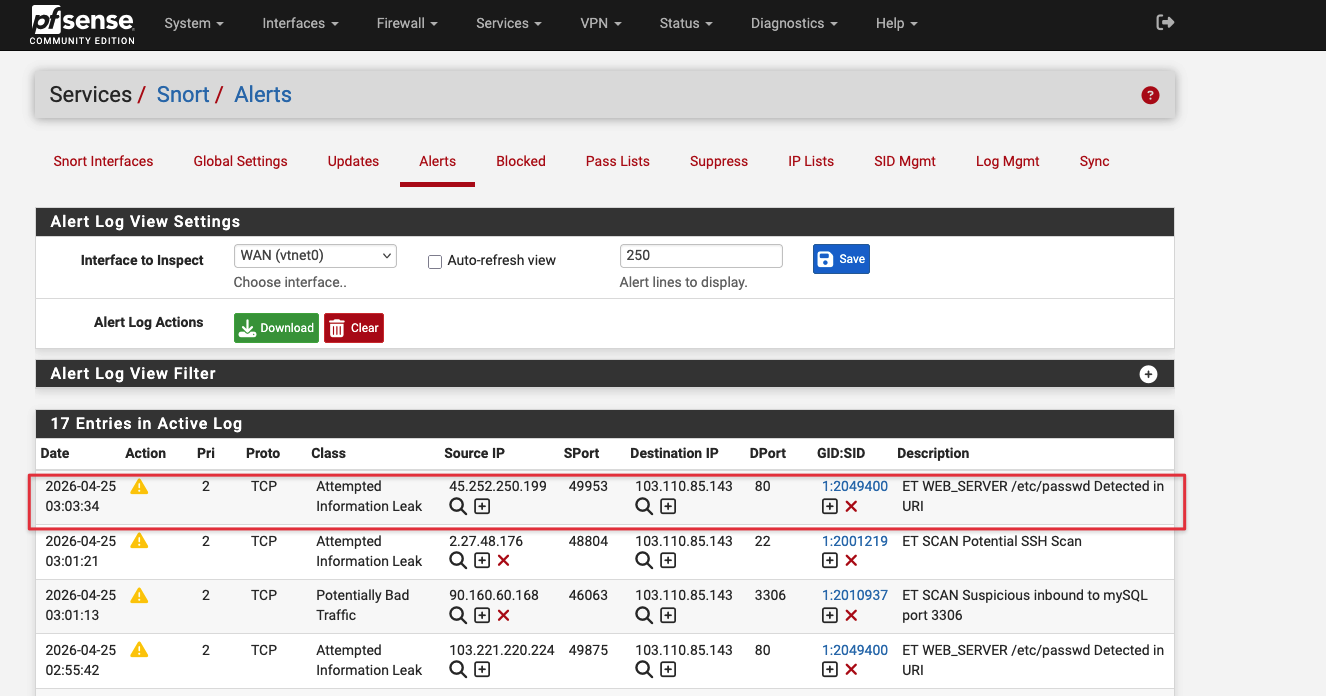

curl -v "http://103.110.85.143/index.php?page=../../../../../../../../../../etc/passwd"
